初心者向け はんだ付け講座 - 第3回「電子部品や電線のはんだ付け」
投稿者：2G 加藤
前回までは、はんだ付けの基本的な手順について解説してきました。
今回は、色々な種類の電子部品のはんだ付け方法や注意点、そして電線のはんだ付け方法について解説します。
色々な部品のはんだ付け
電子部品には色々な形のものがあります。
大きく分けて「アキシャルリード部品」と「ラジアルリード部品」という2つに分けられます。
アキシャルリード部品は、部品本体に対して左右にリード線が伸びている形の部品です。アキシャル(axial)とは「軸上の」という意味です。
この形の部品はたいてい、リード線のフォーミングが必要になります。
ラジアルリード部品は、部品本体から一方向にリード線が伸びている形の部品です。ラジアル(radial)とは「放射状の」という意味です。
この形の部品は、もとから2.54mmピッチの穴に嵌る間隔でリード線が出ていることが多いですが、自分でリード線をフォーミングしなければならないこともあります。
部品の傾きのチェック
特にラジアルリード部品をはんだ付けするときは、部品のリード線を一つ付けたら、基板を裏返してみましょう。部品が傾いて付いてしまっていることがあります。
そんな時は、もう一度加熱しながら傾きを直すわけですが、リード線を直接手で持つと火傷してしまいます。
ピンセットやラジオペンチなどでリード線を挟みながら、慎重に傾きを直しましょう。
傾きの確認と修正が終わったら、ほかのリード線も忘れずはんだ付けしましょう
切断したリード線を取っておこう

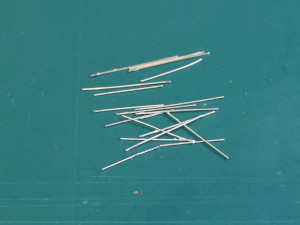

部品を基板に付け終えると、切断したリード線がたくさん残ります。このリード線は基本的には不燃ごみなのですが、長めのものを捨ててしまうのはもったいないです。
長めのリード線は、何か小物入れに入れて取っておきましょう。
これは、ユニバーサル基板のはんだ面で、部品と部品をつなぐ配線として利用できたり、ジャンパ線として利用できたりします。
通常、こういった用途には「スズメッキ線」という物をつかうのですが、短い配線やジャンパならばリード線を再利用したほうが"エコ"です。
電線のはんだ付け
電子部品と同様に大切なのが「電線」です。
基板と基板を電線でつないだり、電池ボックスをつないだり、センサーをつなりだり、電線をうまくはんだ付け出来るかどうかは、電子工作にはとても重要になります。
ここでは電線の加工と、電線のはんだ付けについて解説します。
被覆の剥ぎ取り
たいていの電線は、ビニルなどで覆われています。この被覆を剥ぎ取るには、いくつかの方法があります。
ニッパーによる方法
ニッパーの刃の根元に小さな穴が空いている場合、この穴に電線を入れて、少しひねるようにして強く引っ張ると、被覆がきれいに剥ぎ取れます。
力のかけ方が結構難しいです。強すぎず、弱すぎず、練習が必要かもしれません。
ワイヤーストリッパーによる方法
「ワイヤーストリッパー」という、被服を剥ぐための専用工具です。
電線の径に合わせて、たくさんの大きさの穴が空いているため、ひねったり力を加減したりする必要がなく使用できます。
少しお高いですが、専用工具なのでとてもきれいに簡単に被服を剥げます。
カッターによる方法
カッターナイフで被覆の部分だけを、ぐるりと一周切り、剥ぎ取る方法です。
電線をくるくる回しながら、カッターの刃の上に押しあてて、滑らせながら切ります。
被覆を取る時はちょっと回しながら引っ張るようにすると、もし一周きれいに切れていなかったとしても、少しならば裂けて外れてくれます。
一番練習が必要で、かつ危険な方法ですが、きれいに出来るようになると早くて便利な方法です。
コツは、切れ込みを入れる際の力加減が全てです。強すぎると中の導線まで切れてしまいます。
くれぐれもケガには気を付けて、練習してください。
電線の撚りとはんだメッキ
被覆を剥ぎ取った電線は、ばらけない様に撚ります。
きれいに撚るためには、指先に力を込めて、ひねりながら引っ張るのがコツになります。
撚った電線に薄くはんだをコーディングすることで、ばらけるのを防ぎます。これを「はんだメッキ」と呼びます。
部品の端子や基板とはんだが馴染みやすくなる「予備はんだ」としての役割もあります。
ラジオペンチなどを使って電線をうまく固定し、こてと糸はんだを滑らせるようにして全体をコーティングしていきます。
この時、あまり厚くならないようにしてください。撚った電線一本一本の凹凸が残るくらいがベストです。
その後は、電子部品と同じように基板に挿し込んではんだ付けをします。
はんだメッキが厚くなってしまっていると、上手く穴を通らないかもしれないので、その時はやり直して下さい。
電線同士のはんだ付け
はんだ付けで電線同士をつなぐ方法を紹介します。
まずは被覆を剥いだ電線同士をクロスさせ、お互いに巻き付け、撚り合わせた状態にします。
この部分にはんだメッキを行い、固定します。ある程度ならば引っ張る力がかかっても、外れません。
固定後は、電線がどこかとショートしないように、ビニールテープなどを巻いて絶縁しましょう。
